Prensa dobradeira eletro-hidráulica
A prensa dobradeira RAYMAX possui um sistema de coroamento CNC para melhor qualidade, um sistema de medidor traseiro acionado por servo para
velocidades aumentadas e unidade de controle gráfico com capacidade 3D para simular seqüências de dobra e pontos de colisão.Também aumentou as velocidades de trabalho, curso, luz do dia e capacidades de prensagem das máquinas da série GENIUS. O futuro - como resultado do aumento dos custos de energia e dos acionamentos controlados por velocidade cada vez mais econômicos oferecidos no mercado, as soluções de velocidade variável estão avançando.
especificações do produto
| Tipo | 63T/2500 | 80T/3200 | 100T/3200 | 160T/3200 | 200T/3200 | 250T/3200 | 300T/3200 |
| Força Nominal (KN) | 630 | 800 | 1000 | 1600 | 2000 | 2500 | 3000 |
| Comprimento de dobra (mm) | 2500 | 3200 | 3200 | 3200 | 3200 | 2700 | 3200 |
| Distância Vertical (mm) | 1900 | 2700 | 2700 | 2700 | 2700 | 2700 | 2700 |
| Profundidade da Garganta (mm) | 350 | 350 | 400 | 400 | 400 | 400 | 400 |
| Curso do Deslizador (mm) | 170 | 170 | 200 | 200 | 200 | 200 | 200 |
| Max.Abertura (mm) | 380 | 380 | 420 | 420 | 420 | 420 | 420 |
| Potência Principal (Kw) | 5.5 | 7.5 | 7.5 | 11 | 15 | 15 | 22 |
| Cilindros de canto | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| Eixos de controle | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 | 3+1 |
| Curso do Eixo X (mm) | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Velocidade do eixo X (mm/s) | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Dimensão geral (LxLxA)(mm) | 3100x1450x2050 | 3500x1550x2100 | 3500x1580x2400 | 3500 x 1650 x2500 | 3500 x 1680 x2550 | 3500 x 1700 x2600 | 3500 x 1800 x2730 |
| Peso (tonelada) | 5.8 | 7.8 | 8.5 | 11 | 14.2 | 15.6 | 16.8 |
Configuração do produto
Sistema de controle DA-53T
*Navegação por toque "Tecla de atalho"
*TFT colorido de alta resolução de 10,1"
*Até 4 eixos (Y1,Y2 + 2 eixos auxiliares)
*Controle de coroação
* Ferramenta / material / biblioteca de produtos
*Controle de servo e inversor de frequência
*Algoritmos avançados de controle do eixo Y para válvulas de malha fechada e de malha aberta.
*TandemLink (opcional)
* Interface de cartão de memória USB
* Software offline Profile-T
Fixações Rápidas
* Matrizes inferiores padrão duplo-V com tamanho diferente e vários slots de formato para escolha, convenientes para troca de matrizes, capazes de dobrar chapas regulares, com bancada de matriz CNC duplo-V de alta relação de desempenho, conveniente para instalação de matrizes segmentadas.
Parafuso de esferas HIWIN de Taiwan e trilho de guia linear
* Equipado com parafuso de esfera HIWIN de Taiwan e trilho de guia linear, o backgauge adota estrutura de shell de instalação horizontal com alta estabilidade, trilho de guia duplo de shell único, alta precisão, acionamento do eixo X, sistema CNC automático

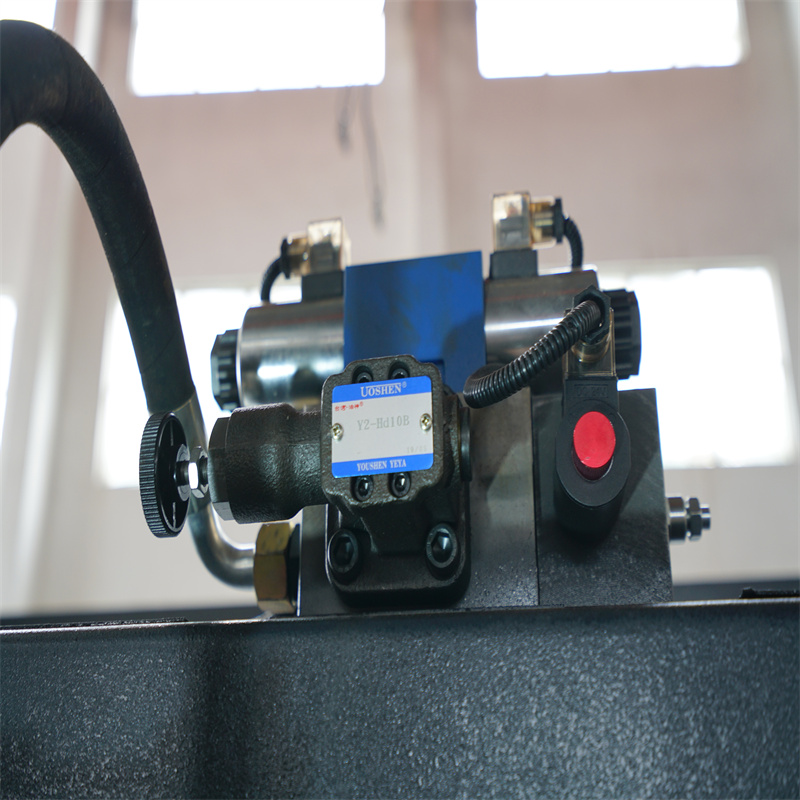

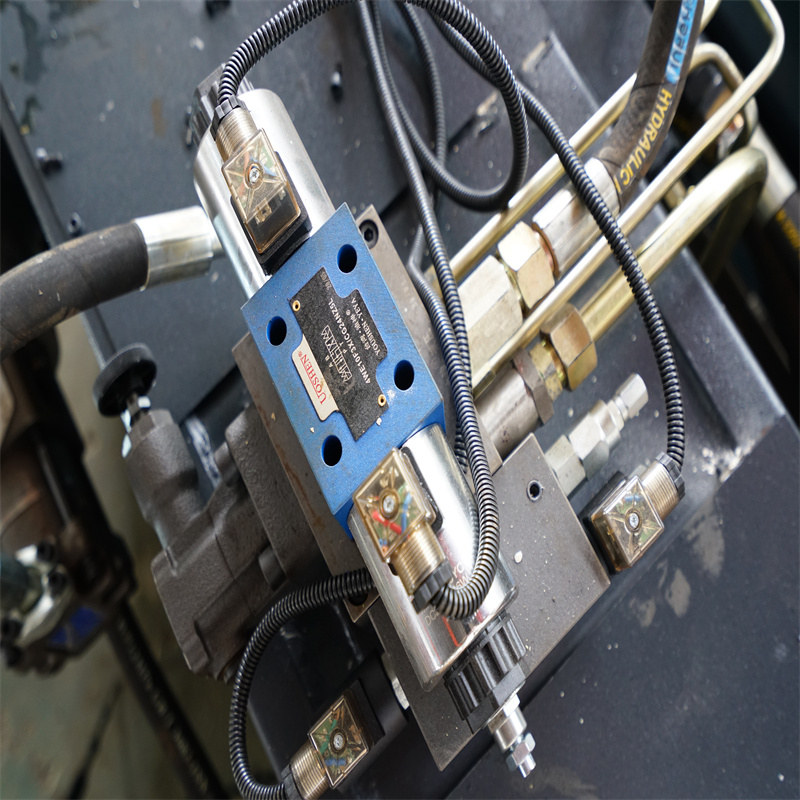

Conjunto de valor hidráulico mundialmente famoso
Adote a válvula de cilindro da Alemanha BOSCH REXROTH da melhor qualidade para garantir alto desempenho e alta confiabilidade, sem vazamento e falha.
Eixo Mecânico de Canto V
Canto mecânico do eixo V, melhorando a precisão do ângulo de flexão e linearidade
Motor Siemens
Garante a vida útil da máquina e reduz o ruído ao trabalhar
Interruptor de pé
*É móvel e pode interromper a operação a qualquer momento pelo botão de emergência. Aumentando a vida útil e a sensibilidade opcional. É mais confiável.
Medidor manual de dedo traseiro
*2 a 5 dedos de calibre traseiro (padrão 3)
0il bomba
* Marca mundialmente famosa americana para bomba hidráulica. Ele funciona bem e fornece grande potência para todo o sistema. O uso da bomba Sunny garante a vida útil da bomba e menor ruído de funcionamento.
Ferramentas 42CrMo
* As matrizes são feitas de aço 42CrMo, dureza após tratamento térmico de até 42 graus, garantindo a vida útil da matriz
Espanha FAGOR Régua de grade
*O sinal de posição do controle deslizante é enviado ao controlador pela régua de grade FAGOR da Espanha, então o controlador CNC ajusta a quantidade de tanque de combustível alterando o tamanho da abertura da válvula síncrona, controlando assim o controle deslizante (Y1, Y2) funcionando na mesma frequência, mantendo o paralelo estado da mesa de trabalho.
Gabinete poderoso
*Schneider electrics franceses para garantir a estabilidade da máquina e servo drive Estun para controlar a precisão dos eixos X, Y.
*Porta aberta
*Desligar
Detalhes
- Curso do Deslizador (mm): 120 mm
- Nível Automático: Totalmente Automático
- Profundidade da Garganta (mm): 320 mm
- Tipo de máquina: Sincronizado
- Comprimento da Mesa de Trabalho (mm): 3200
- Largura da Mesa de Trabalho (mm): 3200 mm
- Dimensão: 3500x1700x2200mm
- Condição: Nova
- Local de Origem: China
- Material/Metal Processado: Latão/Cobre, Aço Inoxidável, LIGA, Aço Carbono, Alumínio
- Automação: Automática
- Serviços extras: corte no comprimento
- Ano: 2021
- Peso (KG): 2800
- Potência do motor (kw): 13,5 kw
- Principais Pontos de Venda: Automático
- Garantia: 2 anos
- Indústrias aplicáveis: hotéis, lojas de vestuário, lojas de material de construção, oficinas de reparação de máquinas, fábrica, fábrica de alimentos e bebidas, fazendas, restaurante, uso doméstico, varejo, loja de alimentos, lojas de impressão, obras de construção, energia e mineração, lojas de alimentos e bebidas , Outros, Empresa de publicidade
- Localização do Showroom: Nenhum
- Tipo de marketing: novo produto 2021
- Relatório de Teste de Máquinas: Fornecido
- Inspeção de saída de vídeo: Fornecido
- Garantia dos componentes principais: 2 anos
- Componentes principais: Rolamento, Motor, Bomba, PLC, Motor
- Sistema de controle CNC: DA53T
- Função: Dobragem de chapas metálicas
- Potência: 13kw
- Nome do produto: freio de prensa
